Pierre Bonhomme (fondateur et président du club) réalise de superbes maquettes qu’il apporte lors des différentes manifestations du club, lors de ses actions avec les scolaires ,…
Cliquez sur les photos pour obtenir une plus grande version.
Crédit photos Philippe Reinert et Raymond Bertois.
Soleil-Terre-Lune
Date de réalisation : Août 1997 à Avril 1998
Motorisation : Oui
Dimensions : 600 x600 x 250 mm
Masse : 11 kg
Remarque : Plexiglass et laiton usinage sur MOCN et Machine à tailler les engrenages. 30 engrenages en plexiglass
Description : Cette maquette
motorisée montre les mouvements réels de la Terre et de la Lune autour
du Soleil. Les rapports de rotations et de révolutions sont
rigoureusement exacts. L’axe de rotation de la Terre pointe constamment
l’Etoile polaire, ce qui, avec l’inclinaison de l’axe permet les saisons
différentes. La Lune orbite sur sa trajectoire inclinée en montrant les
phases lunaires tout au long des 29 jours et demi de la Lunaison.
Mini système solaire (6 planètes)

Date de réalisation : Octobre 1998 à juin 1999
Motorisation : Oui
Dimensions : Rayon de 1 m, Hauteur de 650 mm
Masse : 17 kg
Remarque : Plexiglass et laiton usinage sur MOCN et Machine à tailler les engrenages. 65 engrenages en plexiglass
Description :
La tour centrale motorisée superpose 65 engrenages qui permettent les mouvements réels des 6 planètes.
L’échelle des dimensions et celle des distances ne sont pas les mêmes
car nous ne pourrions plus appréhender la maquette. Exemple : en prenant
une seule échelle (1/ 1 270 000 000), le soleil mesurerait 1,1 mètre,
Mercure ferait 4 mm et se situerait à 45 m du soleil. La Terre avec 1 cm
de diamètre serait à 120 m du soleil.
Quand les planètes sont installées à leur position correspondant à la date du jour, on peut déduire leur visibilité depuis la Terre.

Saisons Lunaison Eclipses
Date de réalisation : 2003
Motorisation : non
Dimensions : 1m x 1m x 60 cm
Masse : 12 kg
Remarque : A la portée d’un bon bricoleur, plans sur demande.
Description :
Une Lune de 8 cm de diamètre tournant sur une orbite inclinée à 1 mètre d’une Terre de 32 cm, permet de visualiser les phases lunaires ainsi que les éclipses.
Les positionnements successifs de la Terre inclinée face au Soleil montrent clairement les saisons, la durée des jours, les ombres grandissant ou diminuant au cours des saisons ou du jour.

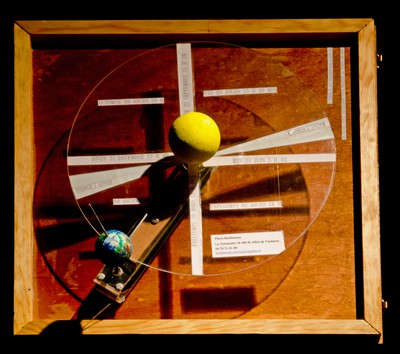

Précession des Equinoxes
Date de réalisation : 2009
Motorisation : non
Dimensions : 500 x 500 x 150 mm
Masse : 4 kg
Remarque : A la portée d’un bon bricoleur, plans sur demande
Description : Cette maquette montre
que le mouvement de toupie de l’axe de la Terre entraîne un glissement
des saisons sur une longue période. Ce glissement provoque une lente
déviation de l’axe de la Terre par rapport à l’étoile polaire (1°C en 72
ans) et un lent changement des températures des saisons (notre hiver
actuel sera l’été dans 13000 ans).

Pendule de Foucault (reproduction comme le propose Léon Foucault
Date de réalisation : 2010
Motorisation : non
Dimensions : 400 x 400 x 550 mm
Masse : 2 kg
Remarque : A la portée d’un bon bricoleur, plans sur demande
Description : Lorsque, en 1851,
Léon Foucault exposa son célèbre pendule au Panthéon à Paris, il invita
ses collègues physiciens en leur annonçant : « Je vais vous prouver que
la Terre tourne ! ». En effet, le pendule oscille toujours dans le même
plan vertical fixe par rapport aux étoiles. Mais les visiteurs
constatent qu’il change de direction par rapport à eux et aux murs du
bâtiment. Ceci montre bien que la Terre tourne. Constater que le pendule
tourne par rapport à nous, prouve que ce n’est pas le pendule qui
tourne mais la Terre.

Phases de la Lune
Date de réalisation : 2012
Motorisation : Oui
Dimensions : 270 x 150 x 380 mm
Masse : 3 kg
Remarque : plexiglass et engrenages (8) réalisés sur imprimante 3 D. Utilisation du principe d’avance et retard sur orbite de la Machine d’Anticythère
Description : Cette maquette
motorisée montre les phases lunaires telles qu’elles sont vues de la
Terre. Jour après jour elle reproduit exactement l’image de la Lune
telle qu’elle est en réalité

Voyage sur Mars Aller et Retour
Date de réalisation : 2013
Motorisation : Oui
Dimensions : 400 x 210 x 370 mm
Masse : 4 kg
Remarque : plexiglass et engrenages (15) réalisés sur imprimante 3 D. la difficulté réside dans le fait que la fusée doit changer d’orbite pour arriver sur Mars et inversement
Description : Elle nous montre les
difficultés à surmonter ainsi que la longue durée du voyage. Attendre
que les planètes Terre et Mars soient en bonnes positions relatives pour
le départ et le retour. Chacun de ces déplacements demandant 9 mois, la
moindre communication prenant jusqu’à 30 minutes. On n’ira pas sur Mars
sur un coup de tête ! Et il faudra consacrer 33 mois de sa vie pour une
telle expédition. Les dangers à surmonter sont nombreux. Les problèmes
corporels et psychologiques seront très prégnants et les coûts
atteindront des sommes faramineuses. Mais cela fait rêver l’Humanité.
